一、电炉主要技术参数

1、设备型号        SX2-35-9

2、使用电源        380V/50HZ  3P

3、加热功率        35KW

4、额定温度        800℃

5、有限尺寸        800×500×500（mm）

6、加热区数        1区

7、电热元件接法    YY

8、炉温均匀度      ±5℃

9、控温精度        ±1℃

10、炉体表面温度：炉门区≤70℃、其它≤50℃（不含环境温度）
       11、控温方式：自动控制；PID调节；执行元件为固态继电器，工艺实现自动操作，并具备超温报警功能。
       12、环保要求：噪声、环境卫生，电气和机械安全等按国家规定执行

二、电炉基本结构

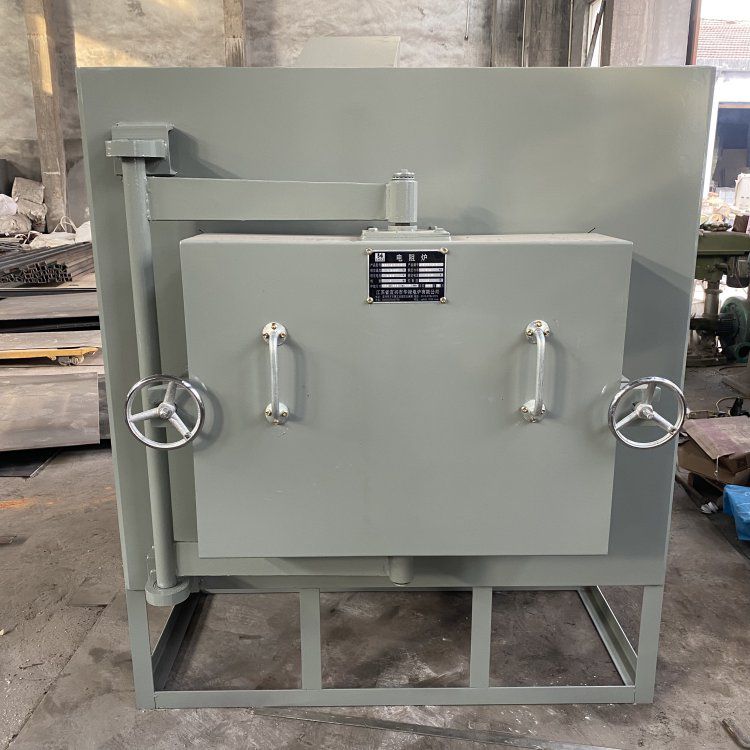

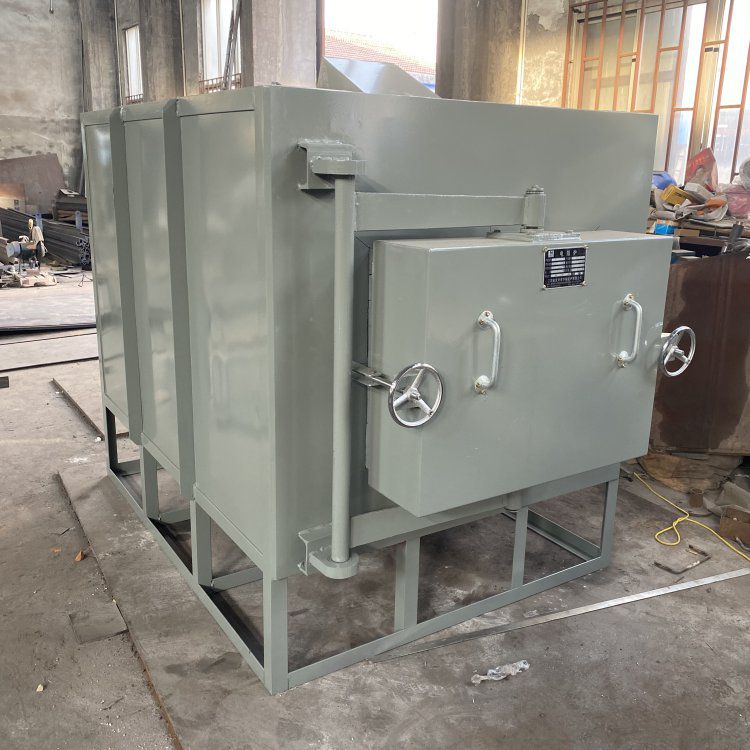

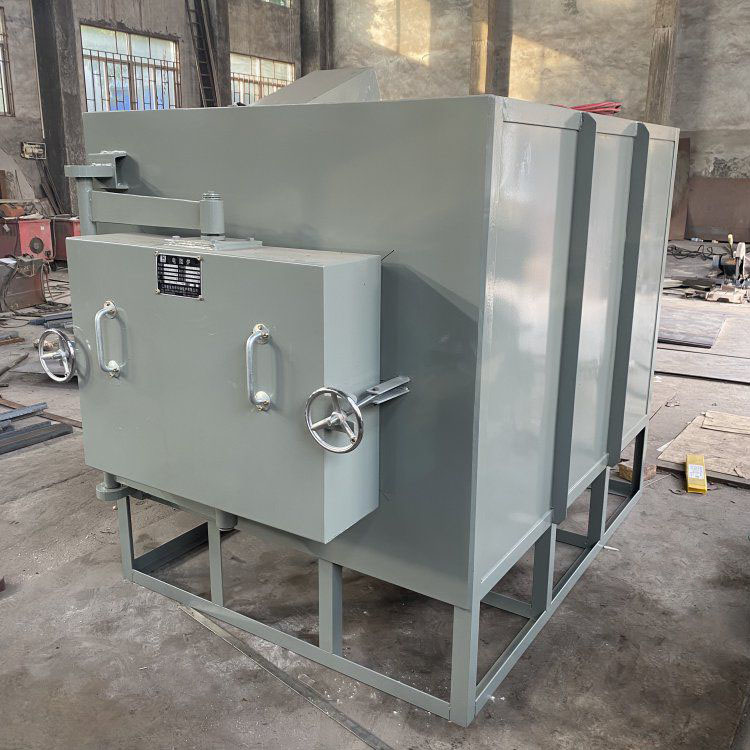

箱式电炉主要由炉壳、炉衬、炉门、电阻丝、温度控制系统等组成。

1、炉壳：因承受重量，框架用角钢作主架，辅助钢板焊接而作，炉面板用较厚钢板焊接在炉前，并焊有加强筋，防止炉壳变形。

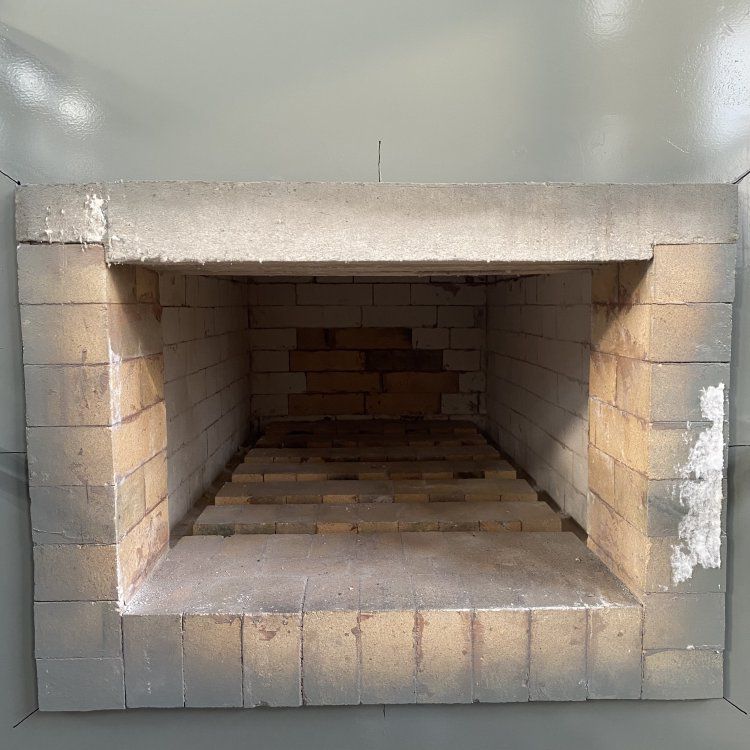

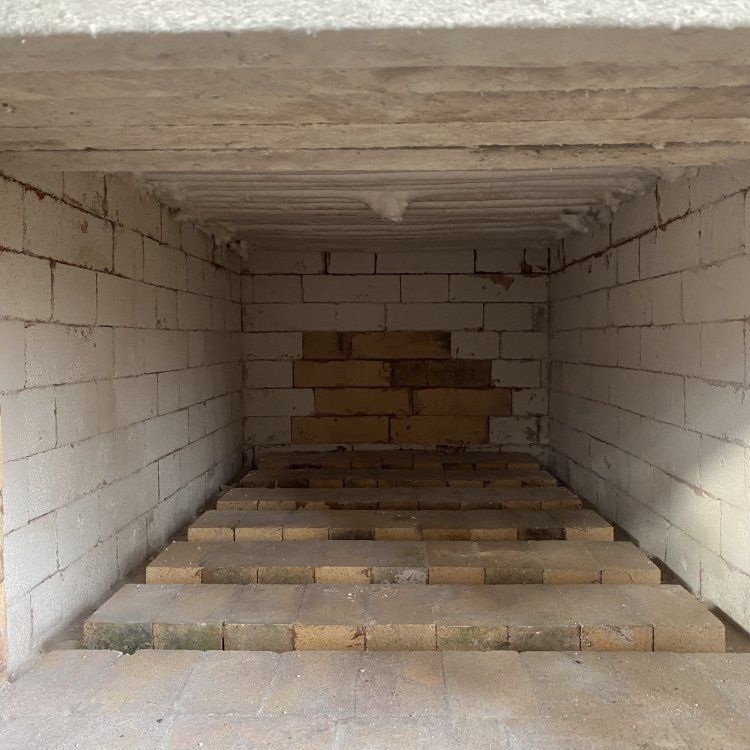

2、炉罐：电炉是整体炉罐高铝材质，经高温烧结而成，留有电阻带的安装槽，炉罐底部为轻质耐火砖砌作，两侧后部及上部均采用硅酸铝耐火纤维保温，达到节能的效果。

3、发热元件：电炉发热元件材质为0Cr25AL5，绕成螺旋丝，安装在罐四周。具有使用寿命长，热效率高，温度均匀等特点。

4、炉门：炉门由钢板折弯加工焊接而成，用转轴和轴座安装在炉面板上。并装有手柄与压紧装置，使炉门与炉口保持密封，防止热外泄。

5、电炉温度控制系统：电炉配K型热电偶，由热电偶与智能程序控温表，固态继电器，电热元件组成控制系统。具有超温、断偶声光报警功能与功率可调功能，实时显示电流、电压及温度。
