一、电炉主要技术参数

   1、电炉型号：JGMT—75—17

   2、设计仪表温度：1700℃

   3、最高使用仪表温度：1650℃

   4、设计功率：75KW

   5、电   源：380V/50Hz   3P

   6、电炉外形尺寸：长2300×宽1400×高3000（mm）

   7、炉膛尺寸：长1000×宽300×高400（mm），

   8、控制区数：1区控温

   9、控制方式：采用PID自动调节；可控硅移相触发加热方式

   10、炉膛均匀度：≤±10℃

   11、布置发热元件：16支

二、机构简介

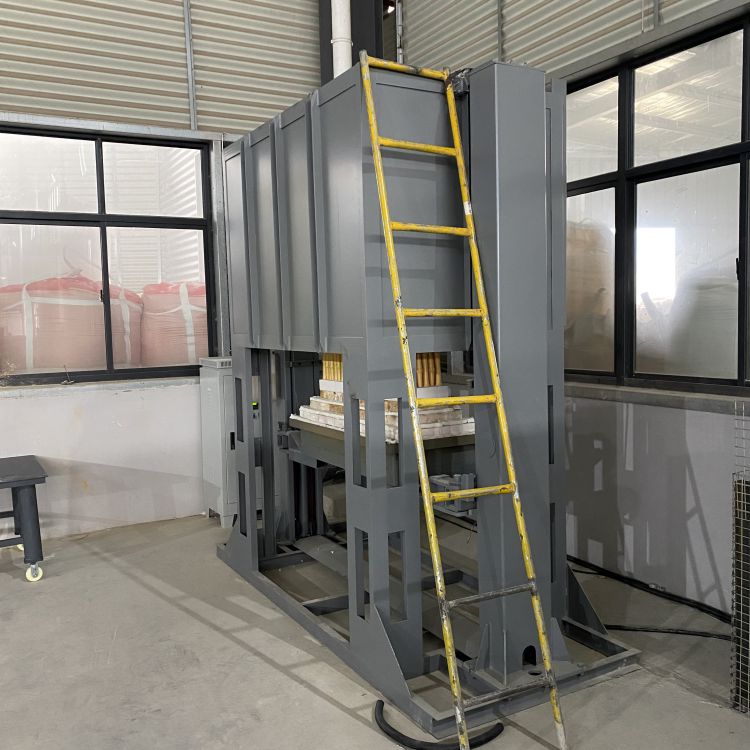

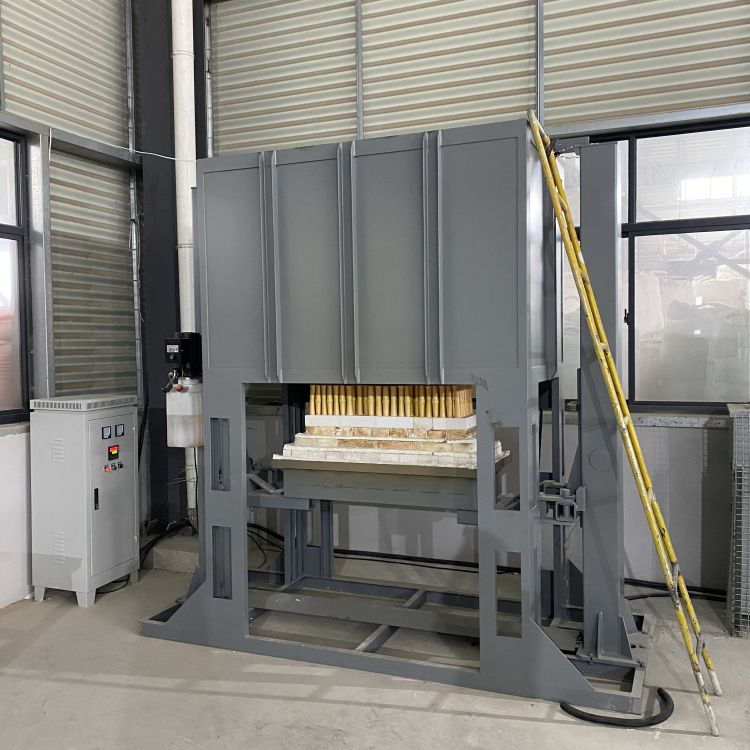

升降式电阻炉外形均分二段装配，上部份为加热室，下部份为升降机构，加热室内部由高刚玉制品作为硅钼棒隔离梁和氧化铝空心球制品组成炉膛并采用陶瓷棉和莫来石绝热砖作保温材料。外壳有钢板和角钢焊接而成，外形为长方形壳体。加热元件为U型硅钼棒布于电炉四侧。

为确保安全，在接线处装有防护罩，炉门（装料台）下部升降用液压升降台达到正常上下升降，炉门为多台阶封闭形。热电偶在顶部插入,在顶部安排2个撒热孔。

三、电炉的控制：

炉温控制系统采用了先进的智能程控温度控制仪来实现炉膛内的升温和炉温控制，具有较好的自整定、自适应功能，控温和炉温同时显示，并能根据工件的工艺要求进行自动调节控制炉膛内的加热功率，操作方便。
